Máquina de embalagem e selagem automática horizontal duplex para sachês plásticos de leite, balas gomas, líquidos e molho de tomate
1 / 5

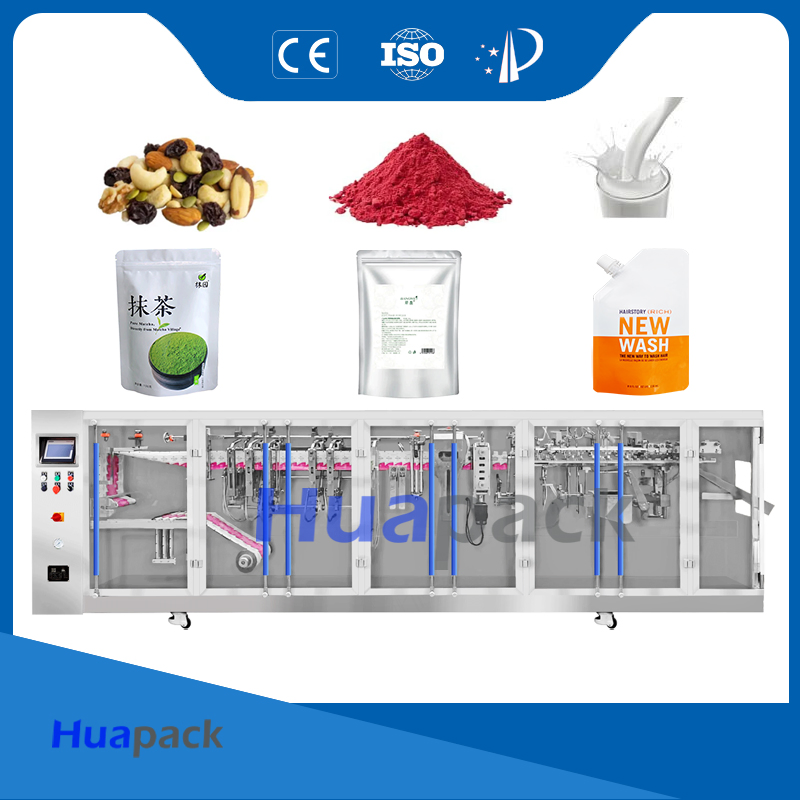

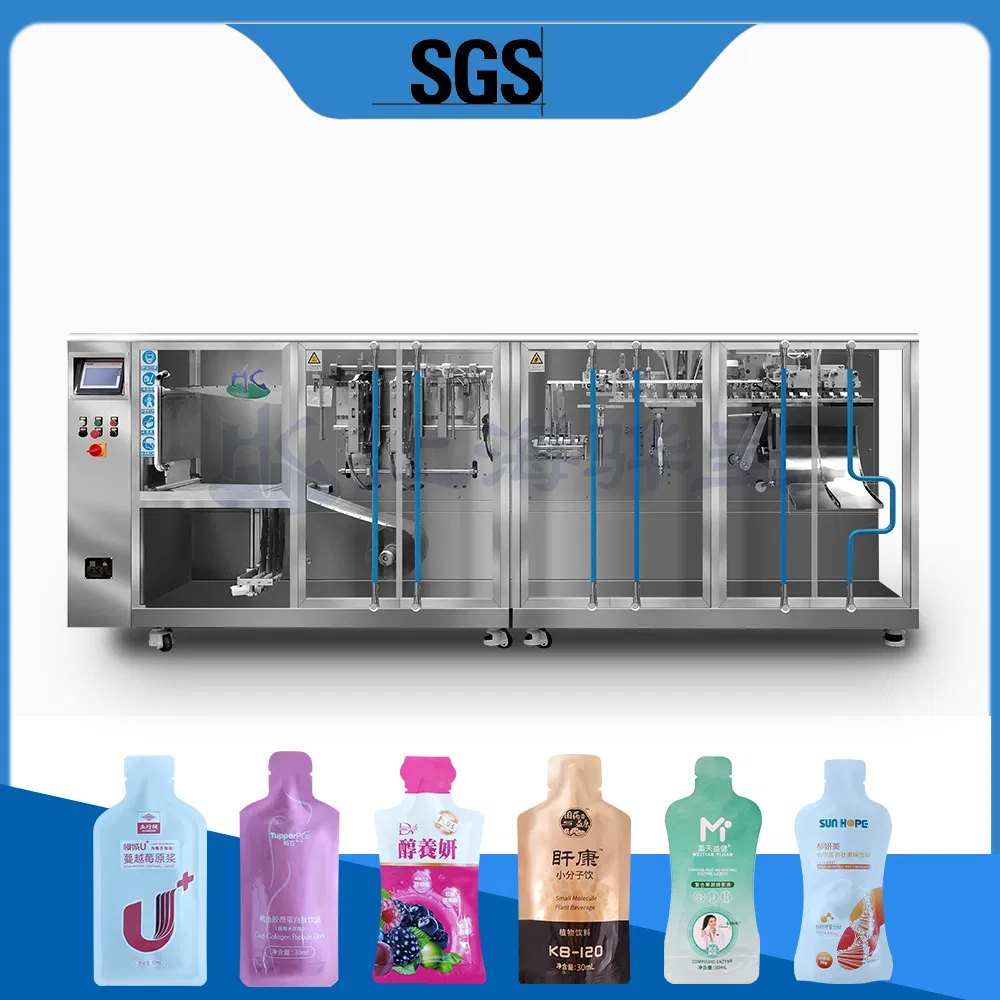

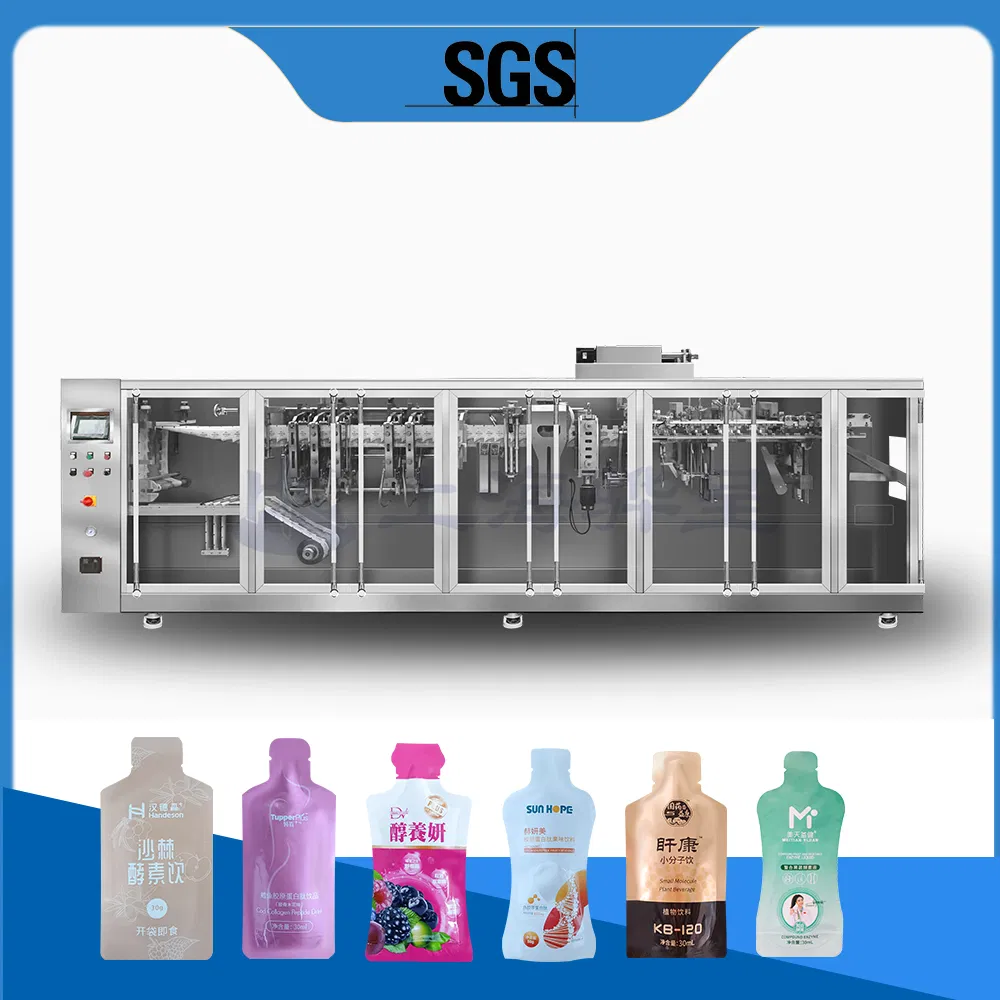

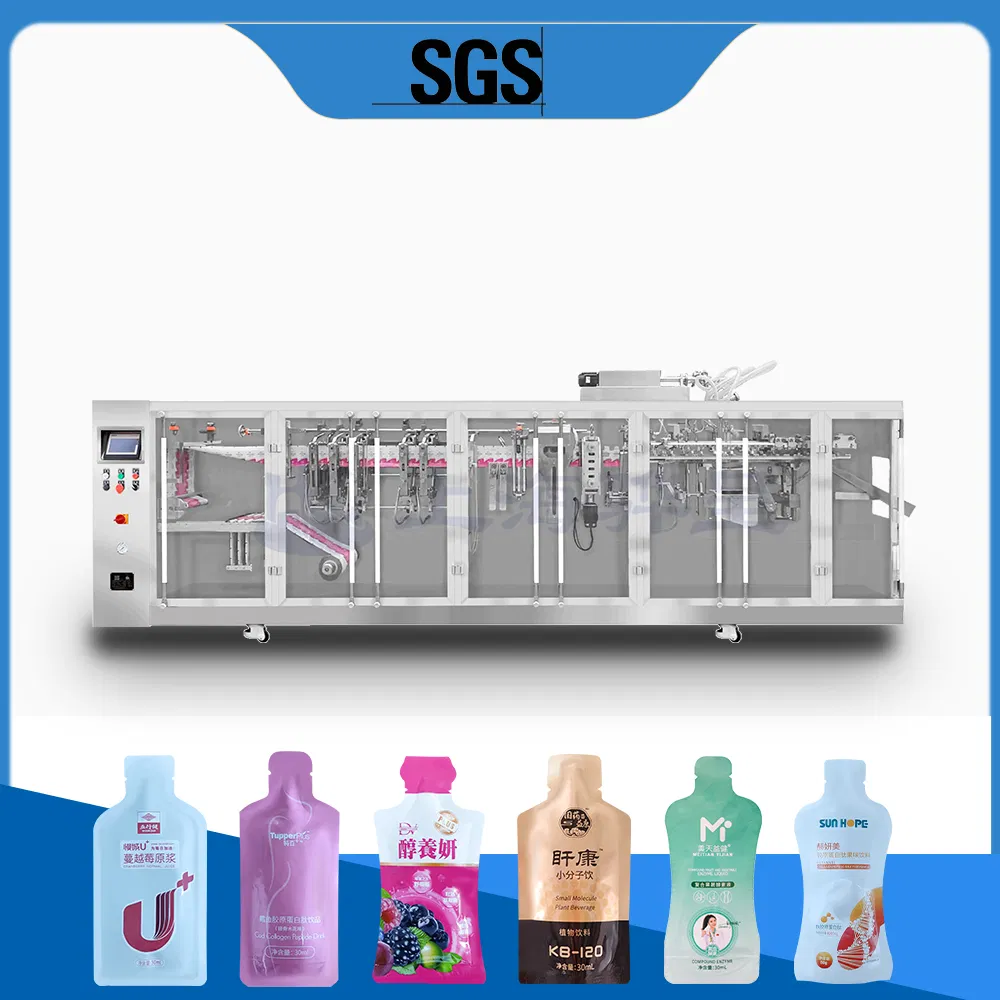

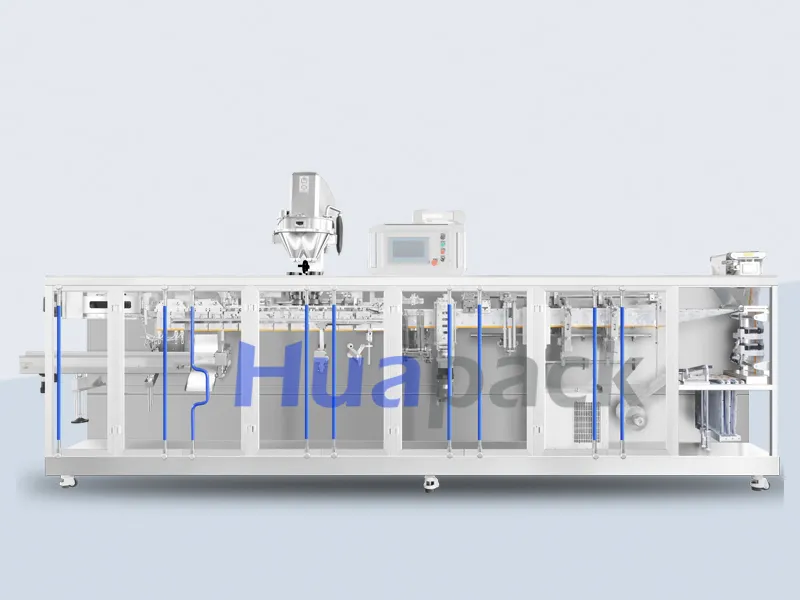

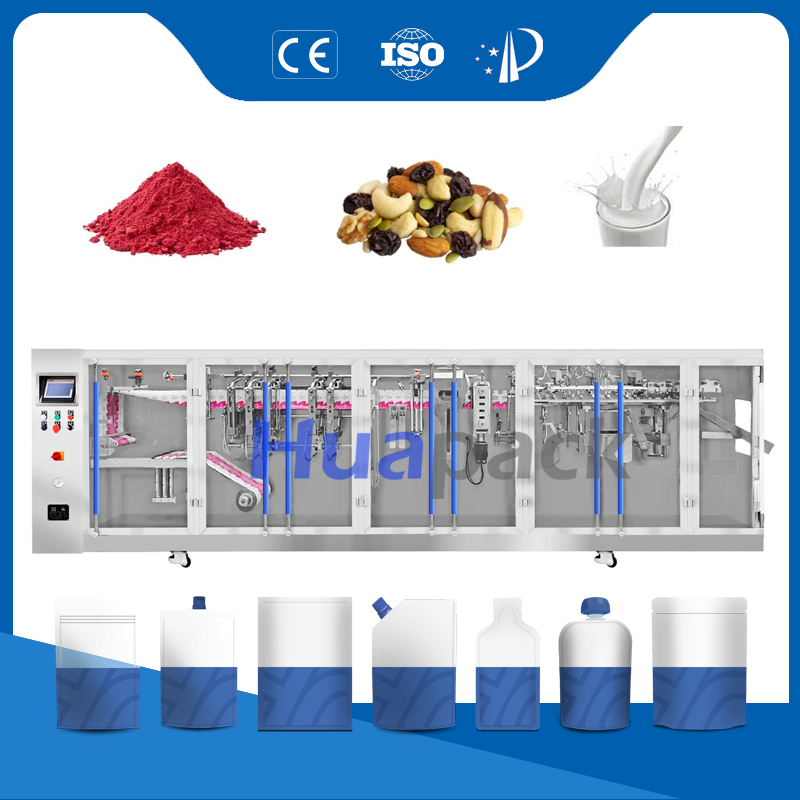

Máquina de embalagem e selagem automática horizontal duplex para sachês plásticos de leite, balas gomas, líquidos e molho de tomate
Série HC-N concebida para saqueta com funções de enchimento e selagem de sacos, orifício para pendurar, formato especial, fecho de correr ou bico. Adota tecnologia avançada proporcionando alta qualidade e excelente custo-benefício.
As máquinas horizontais de vedação de enchimento de formulários (HFFS) realizam todo o processo de formação, enchimento e vedação em um único equipamento. O enchimento ocorre de forma eficiente através da parte superior aberta da bolsa.
O design baseia-se na construção de estrutura modular, composta por três módulos independentes: Desenrolamento, formação de bolsas e vedação de dosagem. As bolsas feitas com a tecnologia HFFS são mais econômicas do que as pré-fabricadas.
Parâmetros do Produto
Modelos Simplex (Saco Plano)
Modelo Simplex
Especificação
180N
130N / 130NZ
110N / 110NZ
240N
Parâmetros de Produção
Dimensão Mín. (L * A)
75 × 85 mm
60 × 80 mm
20 × 80 mm
75 × 85 mm
Dimensão Máx. (L * A)
180 × 225 mm
130 × 180 mm
50 × 100 mm
240 × 330 mm
Volume Máx. Embalagem
400 ml
160 ml
100 ml
2000 ml
Velocidade (saco/min)
≤ 70
≤ 70
≤ 70
≤ 60
Espessura da Película
60-140µ
60-130µ
60-130µ
60-180µ
Diâmetro Ext. Rolo Película
500 mm
500 mm
500 mm
500 mm
Diâmetro Int. Rolo Película
70 mm
70 mm
70 mm
70 mm
Tamanho da Máquina (mm)
3500 × 970 × 1450
2850 × 920 × 1460
2650 × 900 × 1460
4500 × 9700 × 1460
Condições de Trabalho
Peso da Máquina
900 kg
800 kg
800 kg
2100 kg
Temperatura Admitida
-10ºC a 55ºC
-10ºC a 55ºC
-10ºC a 55ºC
-10ºC a 55ºC
Umidade de Operação
Abaixo de 85%
Abaixo de 85%
Abaixo de 85%
Abaixo de 85%
Voltagem Elétrica
AC380V, 50 Hz
AC380V, 50 Hz
AC380V, 50 Hz
AC380V, 50 Hz
Potência Requerida
5 kW
3,5 kW
3,5 kW
5,5 kW
Consumo de Ar
200 l/min
100 l/min
100 l/min
300 l/min
Modelos Duplex (Produção de Sacos Duplos Doypack)
Modelo Duplex
180ND
360N Quadruplex
240N
240ND
Parâmetros Físicos
Dimensão Mín. (L * A)
70 × 90 mm
75x80 mm
75 × 85 mm
75 × 85 mm
Dimensão Máx. (L * A)
90 × 180 mm
130x180 mm
240 x 330 mm
120 × 225 mm
Volume Máx. Embalagem
100 ml
100 ml
2000 ml
2000 ml
Velocidade (saco/min)
≤ 140
4*30 - 4*50
≤ 60
60-120
Espessura da Película
70-130µ
70-130µ
60-180µ
60-180µ
Diâmetro Ext. Rolo Película
500 mm
500 mm
500 mm
500 mm
Diâmetro Int. Rolo Película
70 mm
70 mm
70 mm
70 mm
Tamanho da Máquina (mm)
3500 × 970 × 1350
6100 × 1100 × 1400
4500 × 9700 × 1460
5200 × 1100 × 1460
Condições de Trabalho
Peso da Máquina
950 kg
1800 kg
2100 kg
2100 kg
Temperatura Admitida
-10ºC a 55ºC
-10ºC a 55ºC
-10ºC a 55ºC
-10ºC a 55ºC
Umidade de Operação
Abaixo de 85%
Abaixo de 85%
Abaixo de 85%
Abaixo de 85%
Voltagem Elétrica
AC380V, 50 Hz
AC380V, 50 Hz
AC380V, 50 Hz
AC380V, 50 Hz
Pressão do Ar
0.6 Mpa
0.6 Mpa
0.6 Mpa
0.6 Mpa
Consumo de Ar
300 l/min
300 l/min
300 l/min
300 l/min
Nossas Vantagens
Monitor HMI: Inclui manual de instruções detalhado e sistema inteligente para solução de problemas rápidos.
Barras de Vedação Vertical com Movimento Paralelo: Permite melhor qualidade de fechamento e facilita a manutenção.
Movimento Completo do Servo: Este sistema de servo-controle inteligente opera as estações de forma independente com alta confiabilidade.

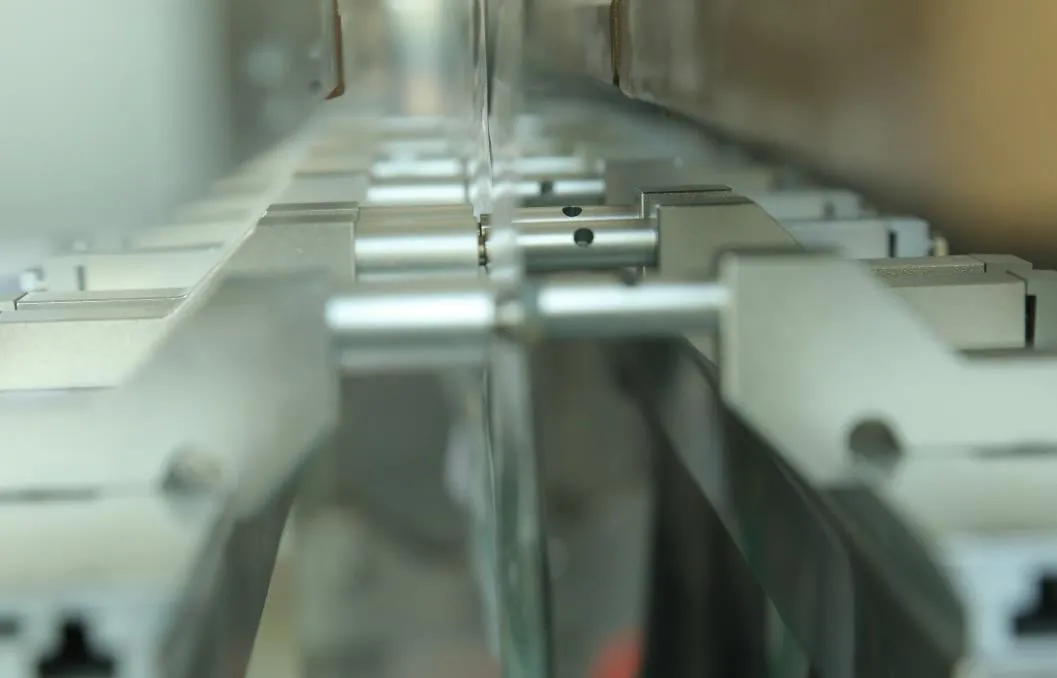

Feixe de Caminhada: As vigas e pinças seguram e transportam as bolsas pelas estações desde a formação até o fecho de forma estável.
Selagem Multi-etapa: Vários passos de vedação são implementados para garantir estanqueidade total.
Enchimento Flexível: Suporta envase a quente e a frio para múltiplos tipos de produtos.

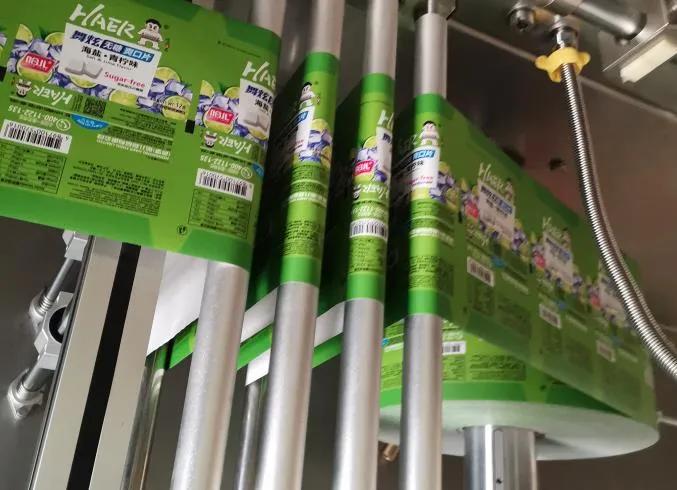

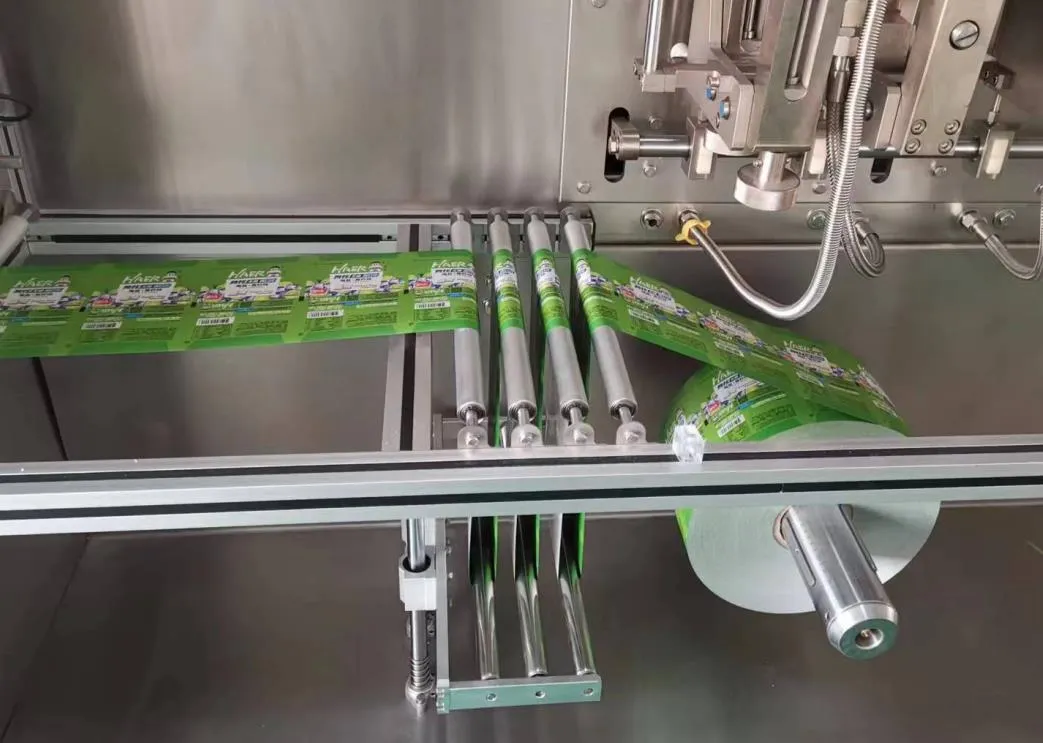

1. Desenho desenrolando filme: alinhamento perfeito do filme

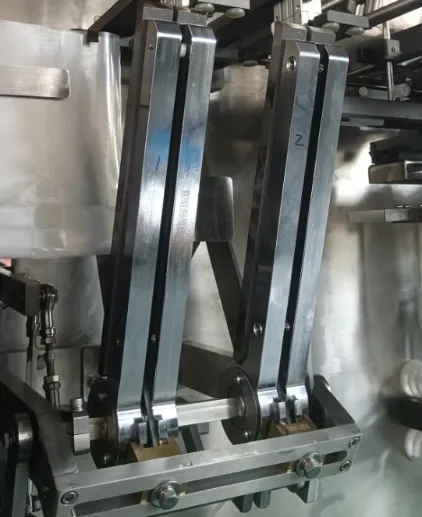

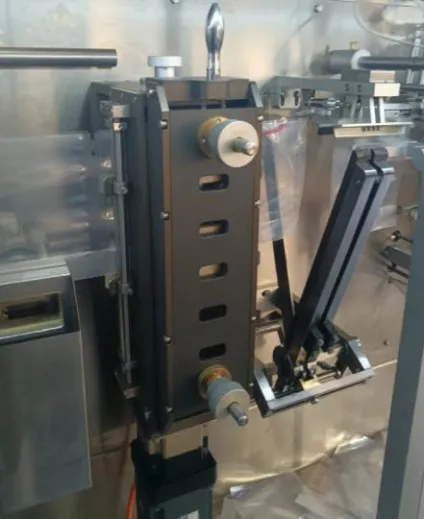

2. Puxar filme servo estável com faca de alta durabilidade

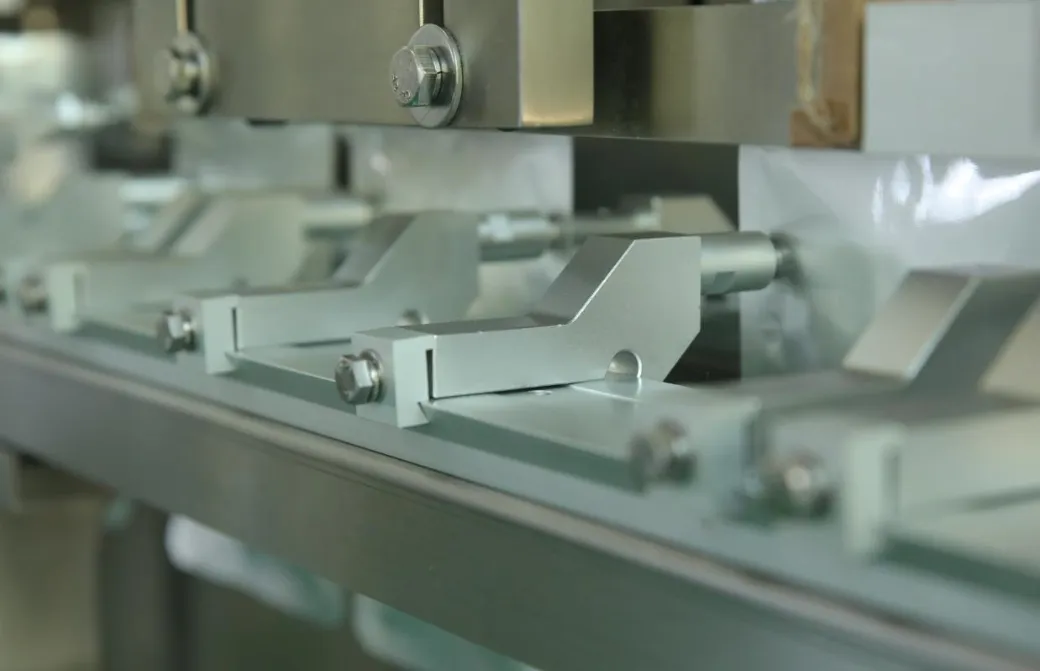

3. Feixe de trabalho leve: Maior velocidade e vida útil longa
Recursos e Módulos Técnicos Disponíveis
Funcionalidade / Módulo
Descrição Técnica
1. Codificação
Suporta código de pressão a frio, código de toque, código QR de data e código de barras.
2. Entalhe Fácil
Integração de corte para abertura fácil e conveniente (easy-open).
3. Orifício Suspenso
Opções de orifício redondo tradicional ou padrão Euro.
4. Rastreamento de Eyemark
Sistema de sensor óptico avançado para corte centralizado preciso de estampas.
5. Fecho de Correr (Zipper)
Dispositivo opcional para fechamento hermético reutilizável.
6. Tubo de Descarga Superior
Módulo opcional para inserção de bico aplicador superior.
7. Bico de Canto
Estação opcional para solda e inserção de bico inclinado na quina do sachê.
8. Enchimento Duplo
Otimiza a velocidade por meio de cabeça dupla em pacotes maiores.
9. Suporte de Saco
Suporte estrutural inferior reforçado para acomodar grandes volumes de enchimento.
10. Transportador
Correia transportadora integrada para a saída organizada do produto finalizado.
Certificações

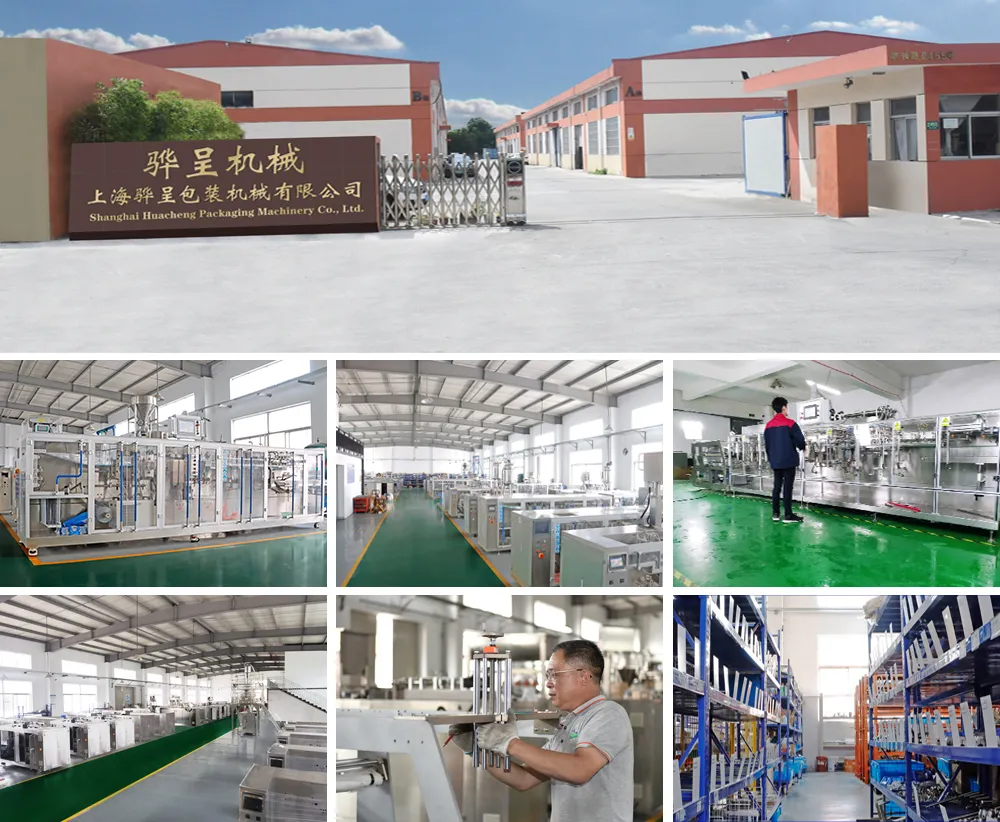

Perfil da Empresa
Somos uma organização de engenharia técnica voltada à fabricação de maquinário horizontal avançado para embalagem em saquetas e bolsas de armazenamento ou pré-fabricadas. Atendemos a diversos segmentos industriais como alimentação humana, bebidas, cosméticos, químicos e farmacêuticos.
Nosso amplo know-how no setor fabril viabiliza a entrega de soluções customizadas completas para suprir as exigências de cada parceiro de negócios, focando em alta performance tecnológica, funcionalidade e inovação. Buscamos promover o desenvolvimento conjunto a longo prazo em um cenário de globalização econômica.
Exposições
Embalagem e Envio
Nossos Serviços
Solução Completa de Embalagem: Projetamos sistemas completos integrando equipamentos profissionais adicionais e transporte de produtos.
Suporte Completo de Customização / OEM: Adaptamos dimensões, estações de enchimento adicionais e formatos de corte para sua demanda industrial.
Garantia Estendida: Fornecemos 1 ano de garantia para o equipamento principal e envio de peças de reposição sem custos adicionais.
Perguntas Frequentes (FAQ)
Q1: A máquina ofertada pode atender perfeitamente aos requisitos do meu produto?
R: Sim. Desenvolvemos propostas técnicas personalizadas conforme as características do seu produto (tamanho do sachê, formato de corte, tipo de material de envase e produção requerida) para assegurar o atendimento pleno das suas demandas operacionais.
Q2: A sua empresa atua diretamente como fabricante dos equipamentos?
R: Sim, somos o fabricante do equipamento. Nossa equipe técnica de engenharia conta com profissionais com ampla experiência na área de desenvolvimento e fabricação de sistemas de embalagens horizontais automatizados.
Q3: Quais são os termos de garantia e a estrutura de pós-venda fornecidos?
R: Oferecemos garantia estrutural de 1 ano para o maquinário principal e 1 ano para fornecimento e envio de peças de reposição rápida. Contamos também com canais de assistência técnica online para suporte operacional imediato e diagnóstico rápido.
Q4: Como é feita a verificação de qualidade dos equipamentos antes de serem despachados?
R: Antes do envio, nossa equipe realiza testes exaustivos e disponibiliza vídeos detalhados e imagens de alta resolução com a máquina em funcionamento. O cliente também pode agendar inspeções no local ou contratar agências terceirizadas de controle de qualidade para validação pré-embarque.
Q5: Como é assegurado o recebimento correto do produto após o pagamento?
R: Todas as operações comerciais ocorrem com total transparência e amparo em nossa licença de funcionamento comercial ativa, certificações internacionais de conformidade e contratos oficiais estabelecidos com nossos clientes globais.
Q6: Que tipos de materiais e formatos de embalagem a máquina horizontal pode processar?
R: Nossas máquinas são adequadas para o processamento de pós, líquidos e grânulos. Elas realizam o envase em sachês planos de selagem lateral, doypack, embalagens com fechos tipo zipper, bico vertedor no topo ou canto e designs com orifícios suspensos (padrão Euro).
