| Parâmetro | Especificação |
|---|---|
| N ° de Modelo. | X2C-2900 |
| Velocidade | 250 m/min |
| Potência Total | 130,8kw |
| Consumo de Ar de Toda a Máquina | 25 m³/hora |
| Pacote de Transporte | Caixa de madeira |
| Origem | China |
| Código HS | 7211130000 |
| Capacidade de Produção | 10 |

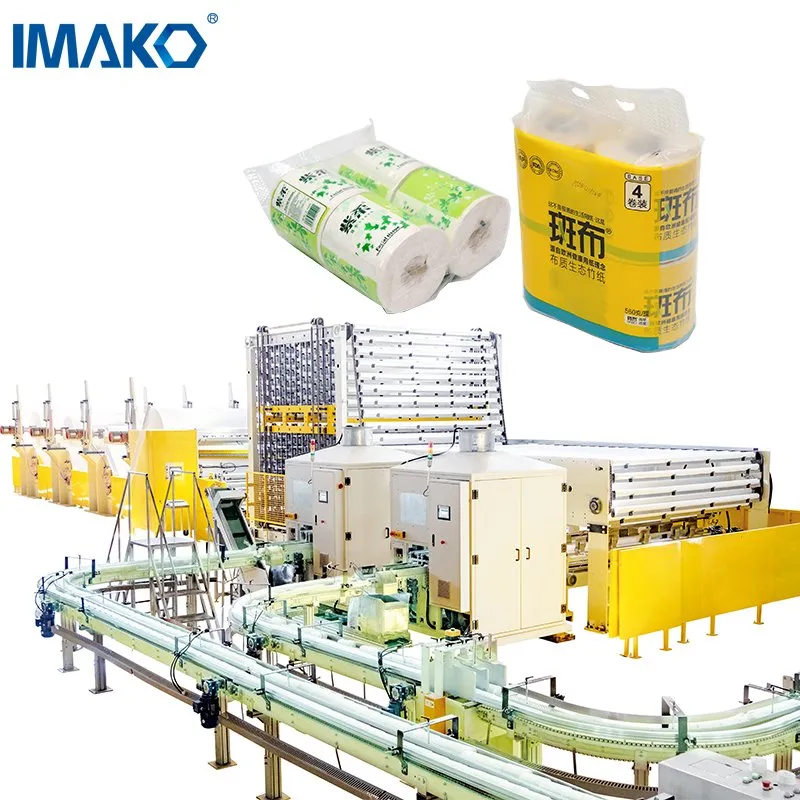

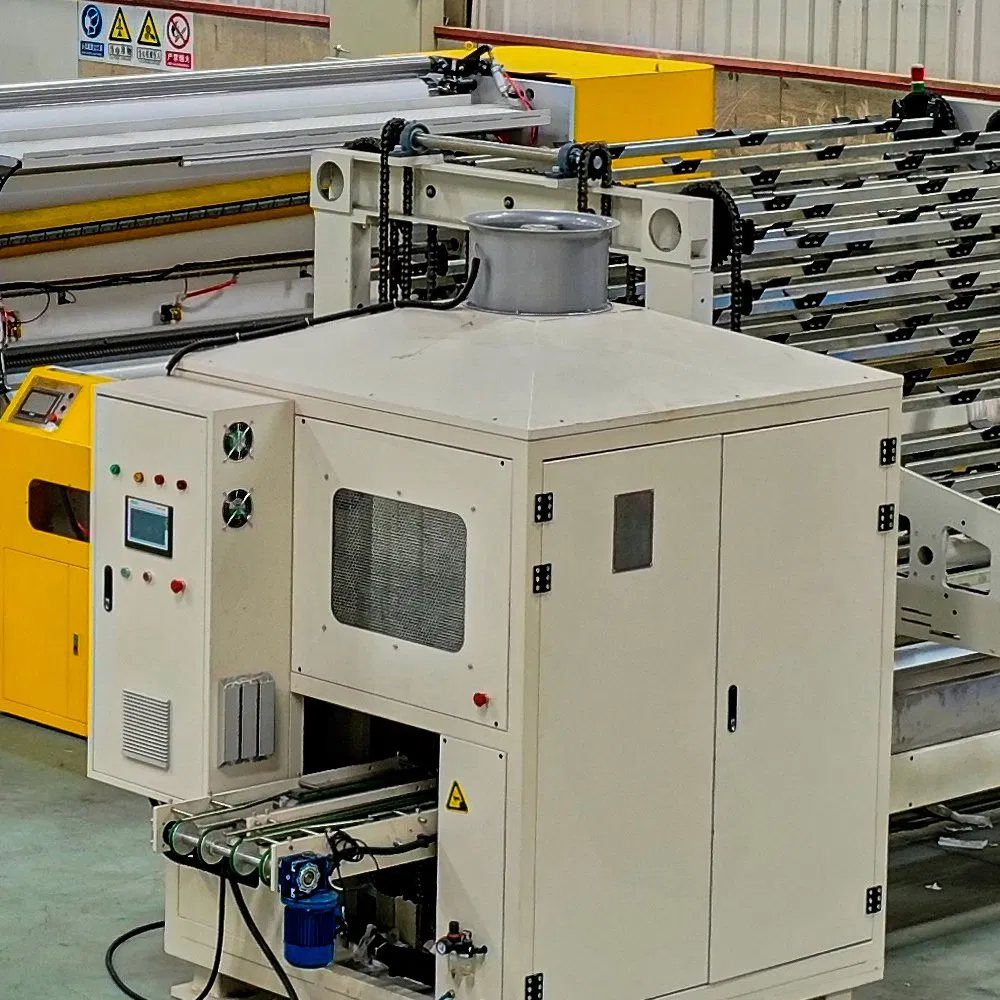

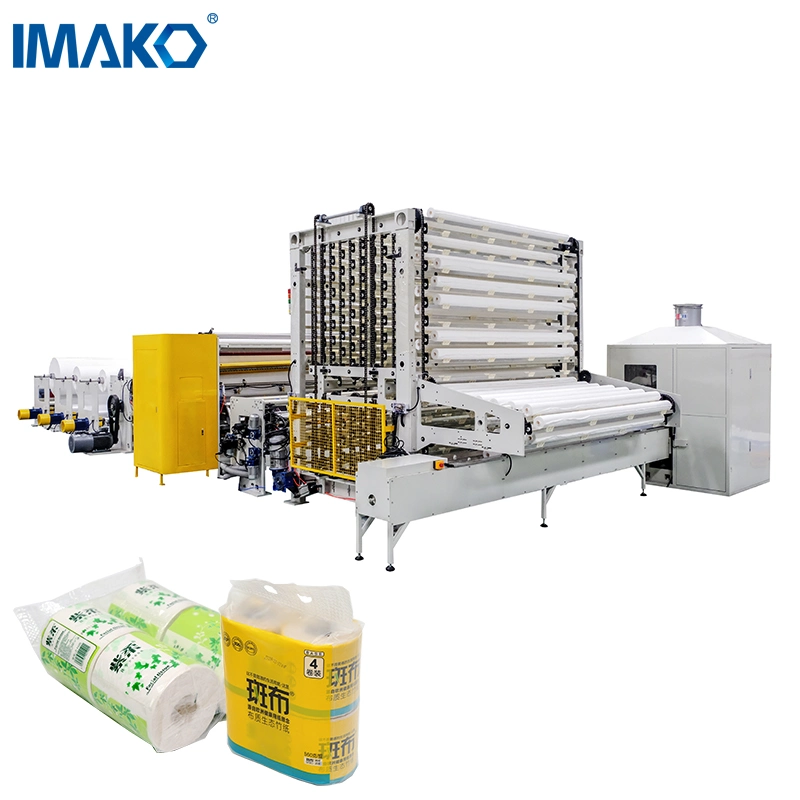

Esta linha de produção de toalhas de cozinha é totalmente automática, não é necessário parar de enrolar ou mudar o papel. Contém parte de suporte, máquina de enrolamento, peça perfurante, parte de relevo da borda, vedante de cola, acumulador, dispositivo de enrolamento e laminação, máquina e suporte do núcleo de papel, cortador de serra de corte.
| No | Item | Parâmetro |
|---|---|---|
| 1 | Nome do equipamento | Linha de produção de enrolamento X2C-2900 com núcleo |
| 1.1 | Velocidade de design | 250 m/min |
| 1.2 | Velocidade de trabalho | 200 m/min (de acordo com o gramagem do rolo jumbo, qualidade) |
| 1.3 | Teoria do enrolamento | Enrolamento de cola do tubo do núcleo de papel |
| 1.4 | Largura máx. Do rolo jumbo | 2860 mm |
| 1.5 | Diâmetro do rolo jumbo da Backstand | ≤ ¢ 1500 mm |
| 1.6 | Diâmetro máx. Do enrolamento | ¢ 150 mm |
| 1.7 | Diâmetro mín. Do enrolamento | ¢ 90 mm |
| 1.8 | Adapta-se ao rolo jumbo | 14 g/m ^ 2 |
| No | Item | Parâmetro Técnico |
|---|---|---|
| 1 | Largura da superfície do rolo | 2900 mm |
| 1.1 | Método de mudança de rolo | Funcionamento contínuo, sem necessidade de parar de enrolar ou de mudar o papel |
| 1.2 | Quebra de papel | Quebra de papel no interior do dispositivo |
| 2 | Diâmetro do produto acabado | ¢ 90 mm / Gama de diâmetro do rolo do núcleo ¢ 90 mm |
| 2.1 | Ajuste da densidade do rolo de papel concluído | Controlo de dados através do ecrã de toque |
| 2.2 | Ajuste do diâmetro do enrolamento | Controlo do motor servo |
| 2.3 | Ajuste do comprimento de enrolamento | Controlada por dados do ecrã táctil, a precisão do número de secção é de ± 1 secção |
| 2.4 | Diâmetro externo do tubo do núcleo de papel acabado | 35 mm - 50 mm (especificações especificadas pelo cliente) |
| 2.5 | Condução | Motor independente |
| 3 | Função de gravação | Instalado na máquina principal de enrolamento |
| 3.1 | Forma de gravação | Método de compressão do airbag integral |
| 3.2 | Roda de relevo | Padrão gravado a laser de superfície |
| 3.3 | Quantidade de roda em relevo | Determinado pelo tamanho do padrão |
| 3.4 | Condução | Motor independente |
| 4 | Estrutura do veio da lâmina em espiral | Lâmina de superfície perfurante de quatro peças |
| 4.1 | Relação de linha perfurada | 4:1,8:1 |
| 4.2 | Erro de passo de perfuração | ± 1 mm |
| 4.3 | Passo | 95 mm (ajuste do ecrã táctil) |
| 4.4 | Sistema de proteção automática de indução de enrolamento de papel | Com |
| 4.5 | Condução | Motor independente |
| No | Nome | QTD | Unidade | Observação |
|---|---|---|---|---|
| 1 | Parte traseira | 2 | grupo | rolo jumbo com 1.5m de diâmetro |
| 2 | Rebobinagem da peça principal da máquina | 1 | definir | Inclui unidades de armazenamento de tubos de papel de 280 tiras |
| 3 | Perfura | 1 | definir | - |
| 4 | Peça de gravação de extremidades | 1 | definir | sem roda de relevo, com rolo inferior em relevo |
| 5 | Vedante F25Glue | 1 | definir | - |

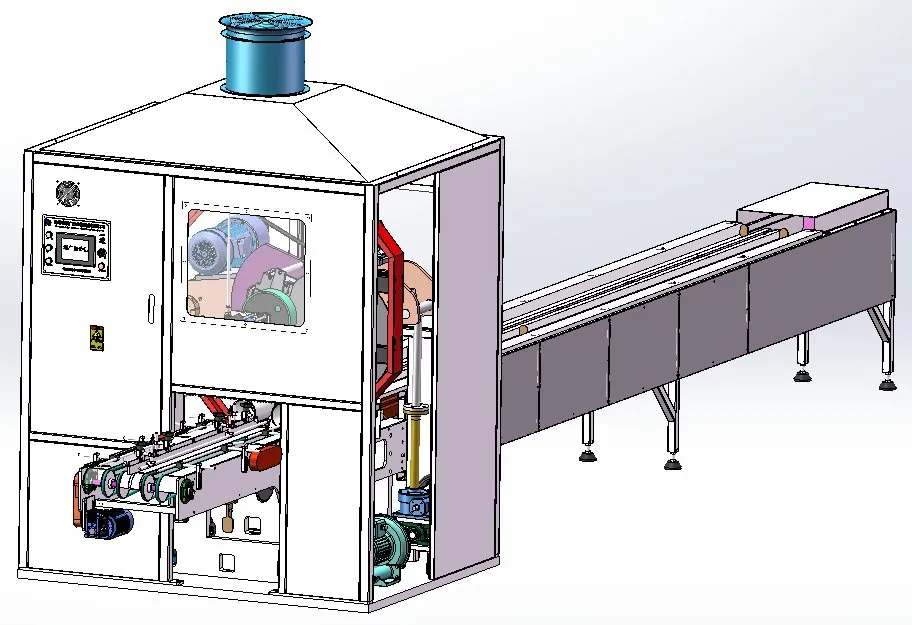

| 6 | Máquina de serra de madeira de 4 linhas LS160-4L | 1 | definir | - |
| 7 | A130acumulador | 1 | definir | - |
| 8 | gravação em rolo de aço para borracha | 1 | definir | Item opcional |
| 9 | dispositivo de gravação e laminação | 1 | definir | Item opcional |

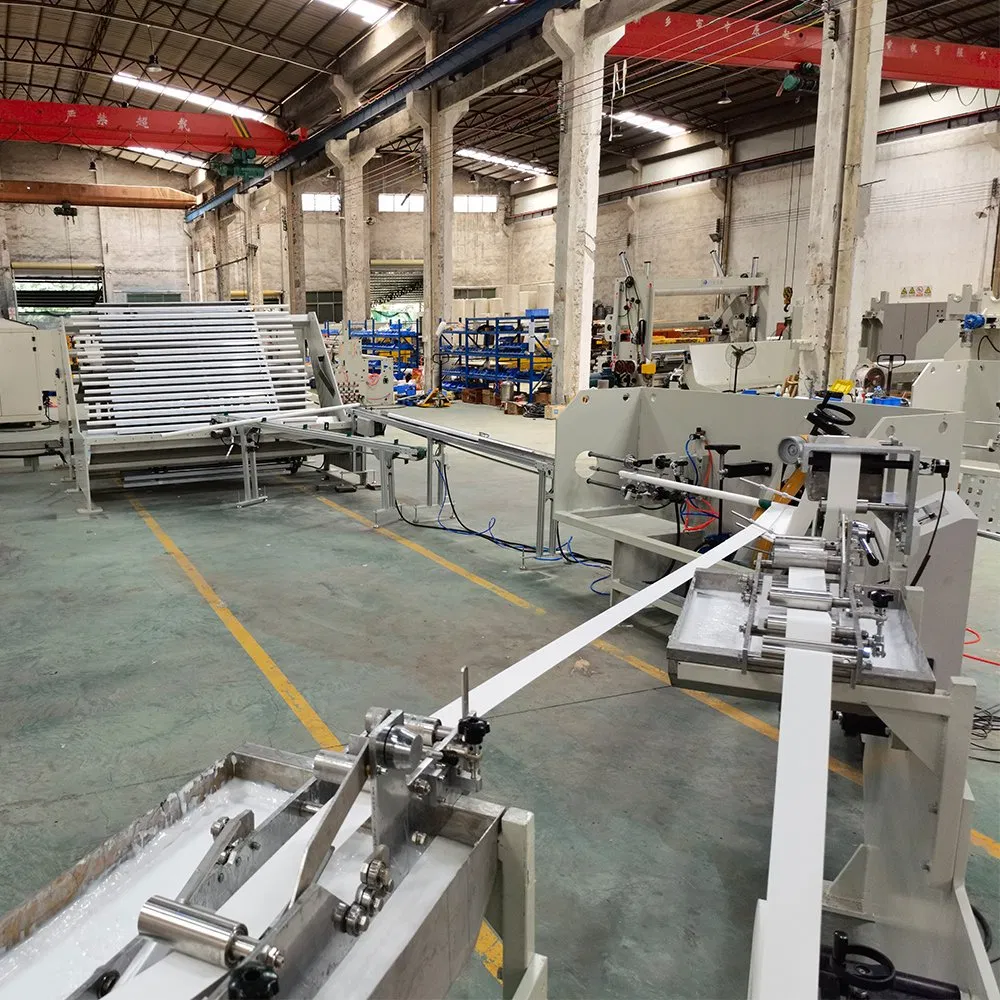

| 10 | Máquina de núcleo de papel C75 | 1 | definir | - |
| 11 | Suporte do núcleo de papel | 1 | definir | - |
| 12 | Bus DC comum e sistema de controlo de movimento | 1 | definir | - |
Gramagem de rolo Jumbo de 16 g/m2, 2 camadas, largura de 2850 mm, factor de eficiência de 70%, tempo de produção de 10 h, velocidade de produção 200m/min
Cálculo: 200 (m/min) X 2.85(m) X 0.016 X 2 X 10(hora) X 60(minuto) X 0.7(eficiência) = 7660 kg (7.6 toneladas)
(Nota: Os cálculos de capacidade acima são apenas para referência)
| No | Item | Requisitos de Inspecção e Aceitação |
|---|---|---|
| 1 | Velocidade da máquina principal | 200 m/min (dependendo da qualidade do rolo jumbo) |
| 2 | Velocidade de vedação | 12-13 tiras/min / (dependendo do diâmetro do papel do rolo) |
| 3 | Velocidade da serra de corte | 80-120 corte/min. (dependendo do produto específico) |
| 4 | Tolerância do diâmetro terminado | 2 mm |
| 5 | Tolerância de passo de perfuração | +/- 1 mm |
| 6 | Tolerância do comprimento final | +/- 3 mm |
| 7 | Tolerância do comprimento de corte | 2 mm |
| 8 | A perpendicularidade da secção e do eixo | +/- 1 mm |
| 9 | Tolerância de comprimento do núcleo do papel | 2 mm |
| 10 | A linha tangente virtual é clara, uniforme e bonita. Não há buracos causados por causas de máquina na linha tangente virtual, e nenhum buraco na linha tangente não virtual. | |

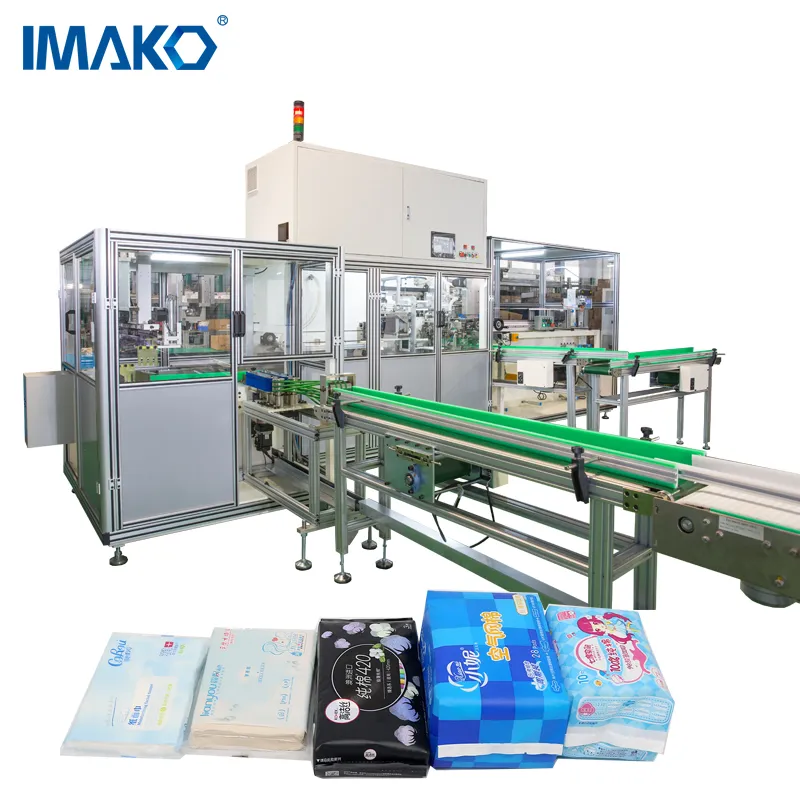

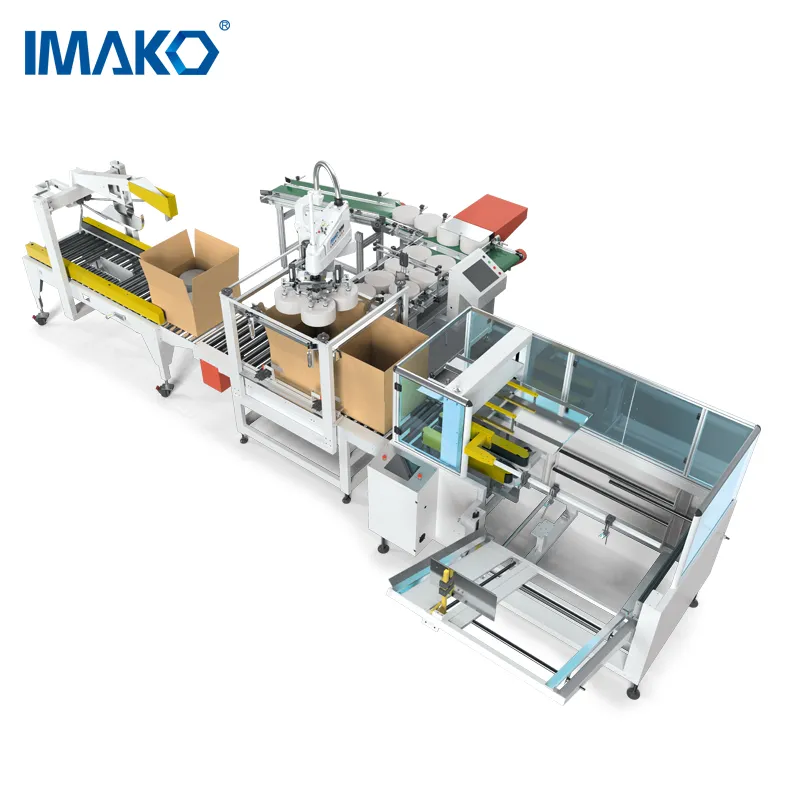

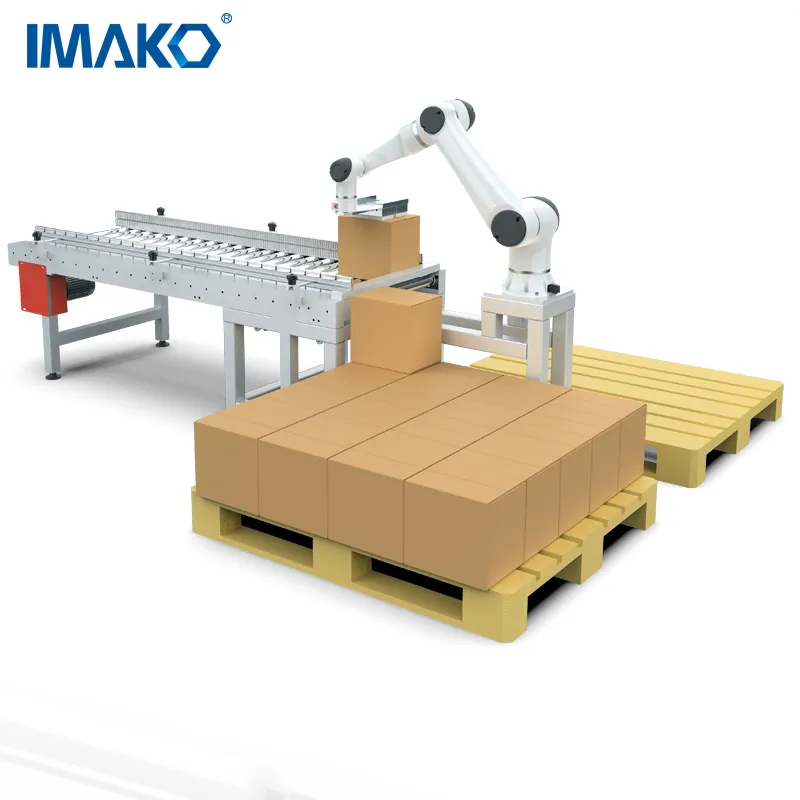

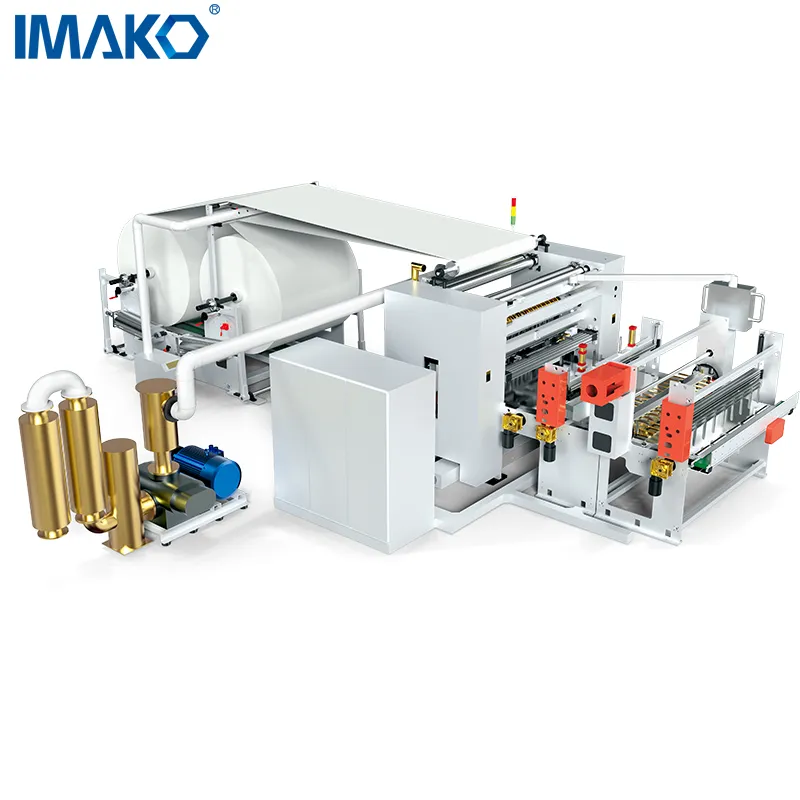

Somos uma empresa totalmente focada no fabrico e design de equipamento de embalagem automatizado para a indústria de papel doméstico. Sempre procuramos desenvolver soluções inovadoras orientadas para o usuário para o fabricante mundial de papel tissue para resolver suas necessidades de produção e problemas de eficiência. Para se tornar um fabricante de máquinas avançado a nível global, também concebemos e desenvolvemos uma linha de produção automática de papel higiénico, linha de produção de guardanapos para tecidos, linha de produção de lenços manuais, com rebobinador, dobrador, cortador, embalador único, máquina de embalagem em comum, máquina de embalagem de caixas e paletizador robot. Também fornecemos soluções de embalagem para produtos de cuidados pessoais, como máquina de embalagem de fraldas para bebés, máquina de embalagem de toalhetes húmidos e máquina de embalagem de pastilhas sanitárias, concebidas para proporcionar uma operação fácil, alta produtividade, troca rápida de tamanhos e manutenção simples.
Nossa missão é inovar nossa tecnologia para atender às futuras mudanças e desafios do mercado, melhorar continuamente a eficiência para ajudar os clientes a solucionar problemas de produção. Desde o design, a produção, as soluções até os serviços, esforçamo-nos por lhe proporcionar uma experiência satisfatória e por nos tornarmos no seu parceiro de longo prazo. Tornaremos-nos uma marca de primeira classe de fabricante de máquinas de papel higiénico com sistema de primeira classe e talentos notáveis. Lembramos que sem a confiança dos nossos clientes, não estaremos aqui hoje.
Temos sido dedicados à indústria doméstica de máquinas de embalagem de papel há anos e temos acumulado muita experiência. O serviço de valor agregado ao nosso cliente é o nosso único objetivo, o benefício mútuo é a nossa base para o desenvolvimento, a solução é a nossa resposta ao projeto.
A nossa força é proveniente de três aspectos:
1. Uma equipa profissional com uma experiência prática rica em servir os clientes na indústria de papel doméstico durante muitos anos!
2. Fornecer aos clientes suporte técnico e assistência contínuos e estáveis!
3. Respeitar sempre uma cultura empresarial forte, inovadora e líder!
Nada é o melhor, mas pode ser melhor e melhor. Escolha os nossos produtos para lhe proporcionar a melhor experiência!
| Termo de pagamento | T/T, L/C, 30% de pagamento de desconto ao efetuar a encomenda, 70% de pagamento de saldo antes do envio. |
| Entrega | Depende dos modelos da máquina e da sua necessidade de tamanhos de embalagem. Normalmente, no prazo de 30 dias após a época de saída, no prazo de 50 dias após a época de pico, após a recepção do depósito. |

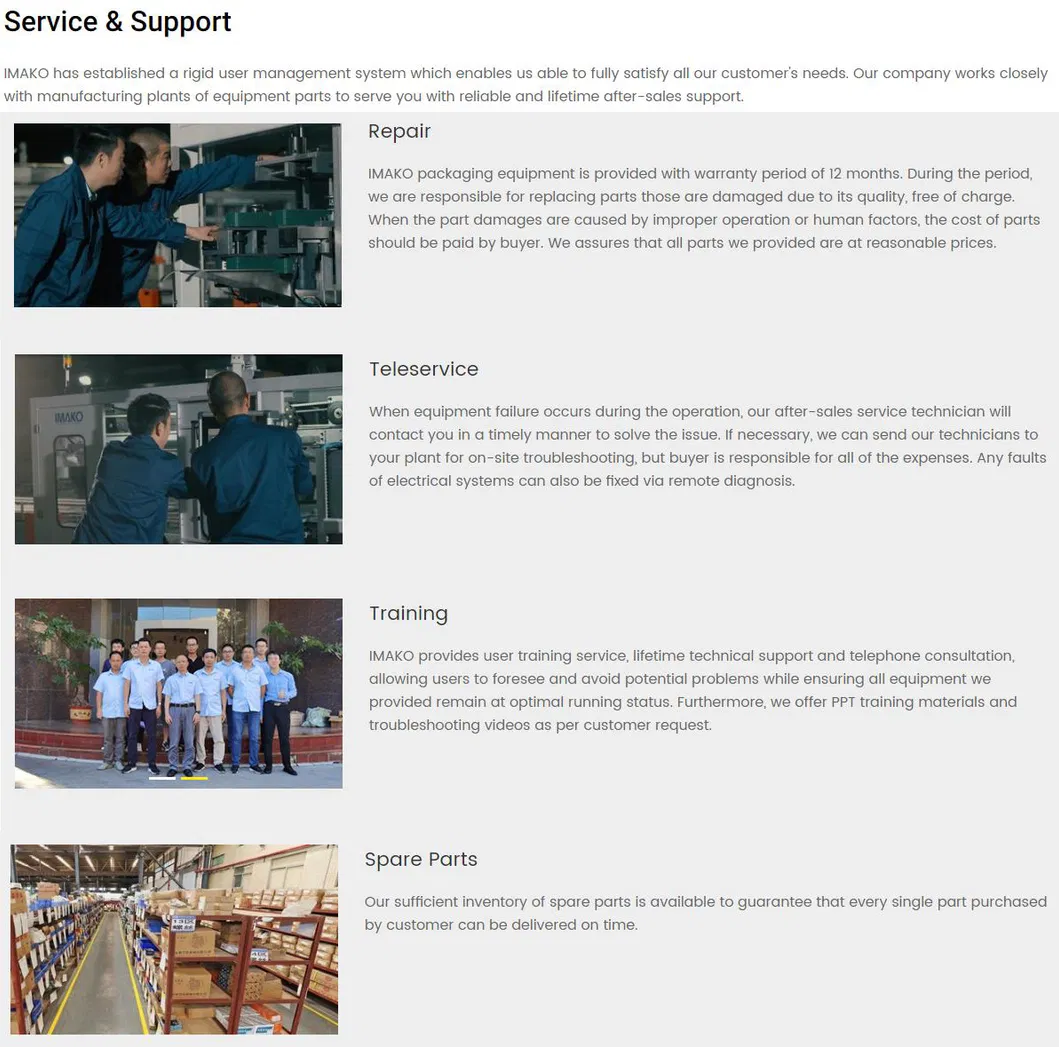

O Vendedor repararia ou substituiria as peças danificadas gratuitamente causadas por defeitos de design ou fabrico da máquina de forma deficiente durante este período. O período de garantia não é aplicável aos consumíveis e, uma vez danificados, o comprador pode comprar os consumíveis ao vendedor a preços razoáveis.
Treinamos sistematicamente os seus engenheiros sobre o funcionamento, manutenção e supervisão e partilharíamos os conhecimentos e a experiência relativos ao funcionamento e manutenção da máquina por fax ou em cada visita.
Se o comprador precisar que o nosso técnico fixe a máquina no estrangeiro, o comprador será responsável por todos os custos de serviço, como bilhetes de avião, alojamento e transporte local. Além disso, o comprador pagará pelo técnico USD50/pessoa/dia como salário quando o nosso técnico for para o seu país.
