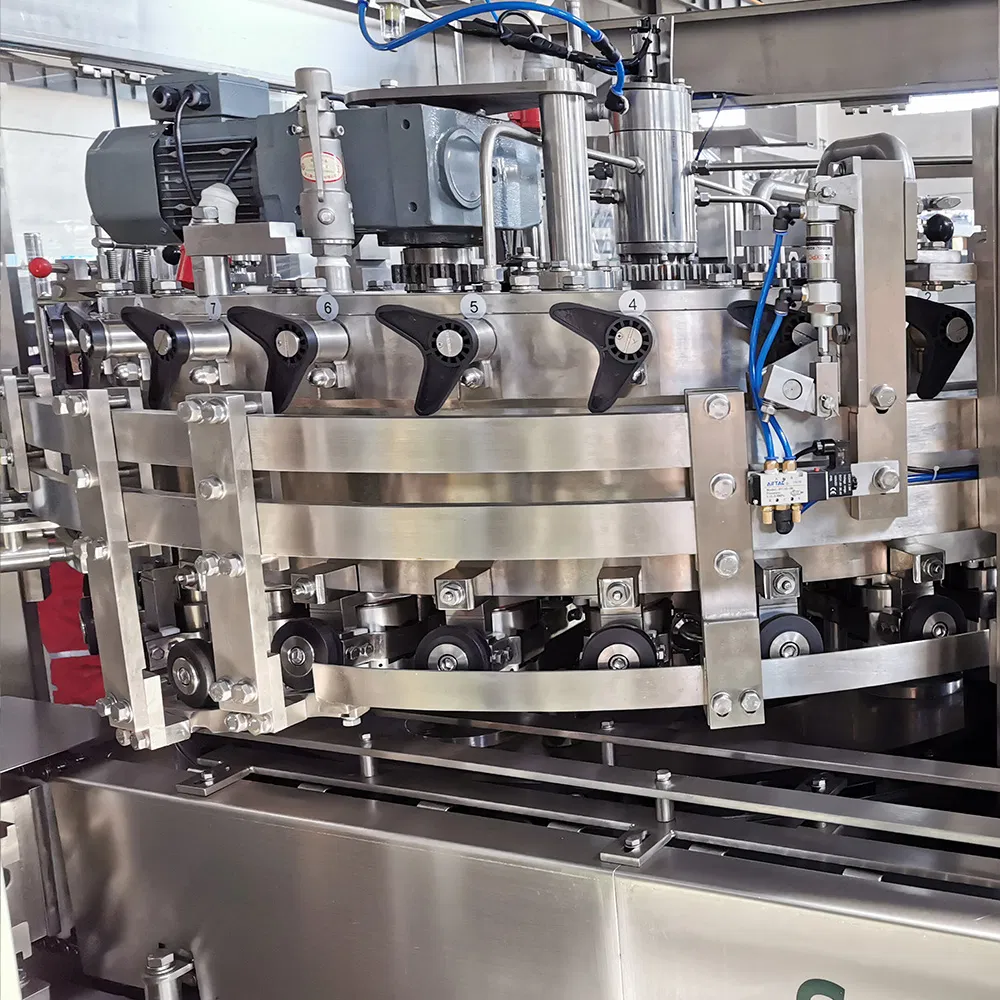

1. Descrição geral
É adequado para encher e tampar bebidas enlatadas de alumínio, como água, cerveja, CSD (bebidas gaseificadas), etc. Está equipado com tecnologia de controlo pneumático, equipamentos elétricos avançados e painel de controlo. Possui características de enchimento articulado, alta velocidade, controlo do nível de líquido, nivelamento fiável, tempo de conversão de frequência e menor perda de material. Pode ser equipado com um sistema de controlo à distância. É o equipamento preferido para indústrias de bebidas e cervejarias de médio porte.
Lista de produtos
| Modelo |
Cabeça de enchimento |
Cabeça de enquadramento |
Capacidade (latas/h) (baseado em 330 ml) |
Potência (KW) |
Dimensão (mm) |
Peso (KG) |
| YDGF 12-1 |
12 |
1 |
1500 |
1.8 |
2100 × 1380 × 2000 |
2200 |
| YDGF 18-6 |
18 |
6 |
6000 |
2 |
2200 × 1380 × 2000 |
2500 |
| YDGF 18-4 |
18 |
4 |
9000 |
2.2 |
2320 × 1380 × 2000 |
2500 |
| YDGF 20-4 |
20 |
4 |
12000 |
2.5 |
2720 × 1680 × 2000 |
2800 |
| YDGF 30-6 |
30 |
6 |
18000 |
8.26 |
4265 × 2700 × 2450 |
5000 |
| YDGF 40-8 |
40 |
8 |
24000 |
10.05 |
4760 × 2080 × 2300 |
6500 |
2. Procedimento de trabalho

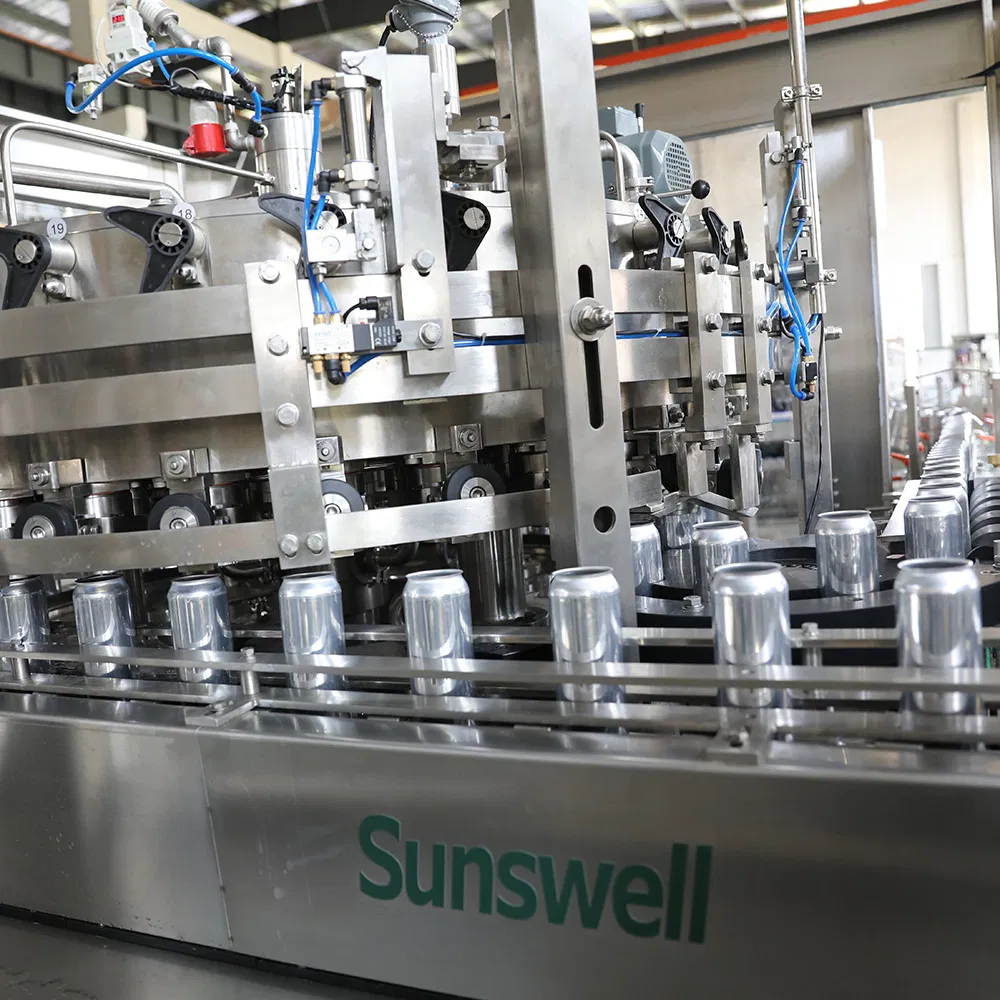

As latas são direcionadas de forma ordenada através do parafuso de alimentação na corrente transportadora, divididas no espaçamento ideal e transferidas pela estrela de transição para a máquina de enchimento e vedação. As latas que entram no módulo de enchimento são mantidas na vertical por guias que protegem o corpo do recipiente. O processo adota o método de enchimento volumétrico sem contacto. As latas saem do enchimento e avançam sincronizadamente em direção à unidade de selagem.
Quando os sensores de proximidade detectam a presença da lata, o sistema alimenta a tampa correta correspondente sobre o topo do recipiente. Assim que a lata é perfeitamente posicionada sob o cabeçote de vedação, a operação de recravação mecânica começa, finalizando a vedação hermética por meio de rolos de flange.
A haste da tampa empurra a lata para fora do cabeçote e a roda estrela conduz as latas devidamente seladas em direção à correia transportadora de saída para os próximos processos.
3. Características
- Estrutura de proteção e janela totalmente selada, estética, concisa e de fácil operação;
- Design de tanque com polimento interno de alta precisão;
- Válvulas de enchimento de alta precisão e grande caudal para alta produtividade;
- Estrutura de roletes especialmente concebida para fácil ajuste e bloqueio de selagem;
- Painel de comando moderno com alta capacidade de expansão técnica;
- Válvula de enchimento com mecanismo mecânico avançado, nível de líquido preciso e enchimento rápido;
- Tanque de enchimento em aço inoxidável SUS304 sob pressão constante adequada;
- Caudal da válvula de enchimento superior a 125 ml/s;
- Transmissão principal por correias dentadas e caixa de engrenagens fechadas para alto rendimento e baixo ruído;
- Controlo total por PLC e ajuste eletrónico de velocidade por inversor;
- Controlo inteligente: detecção de presença de lata (sem lata, sem enchimento/sem tampa);
- Roletes recravadores fabricados em liga endurecida de alta dureza (HRC > 62) para longa vida útil;
- Função de lavagem e higienização automática CIP;
- Sistema integrado de lubrificação centralizada.
4. Detalhes do Equipamento

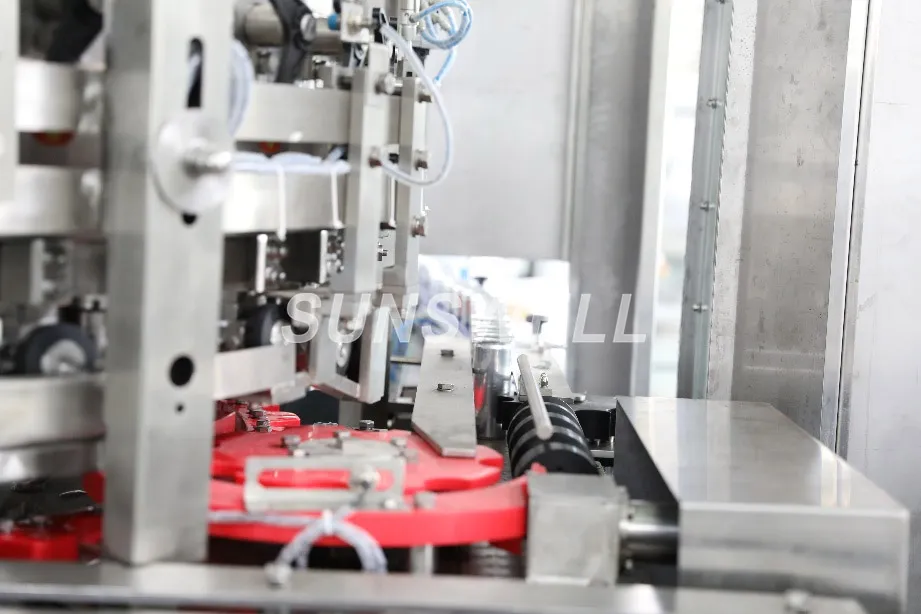

Alimentação de Latas
As latas entram no sistema divididas por um fuso alimentador de nylon de alta durabilidade, garantindo uma entrada suave e sincronizada com a máquina.

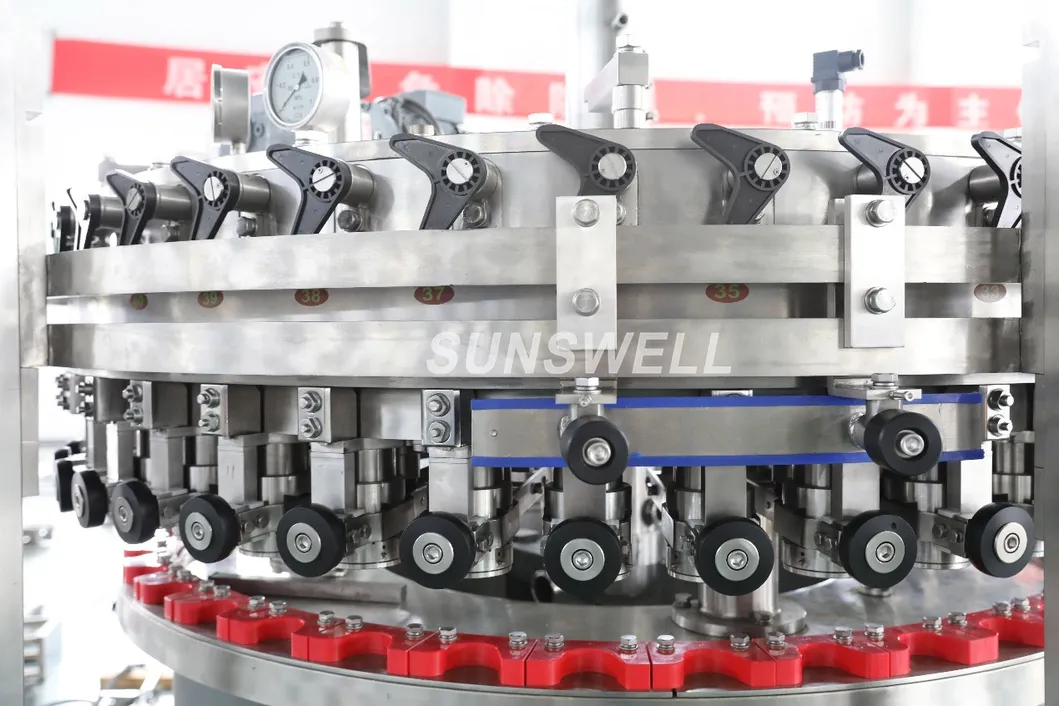

Sistema de Enchimento
Composto por cilindro de enchimento, válvulas pneumáticas de precisão, dispositivos de elevação de lata e tubulações principais em SUS304. A válvula foi projetada sem zonas mortas sanitárias, minimizando custos de manutenção.

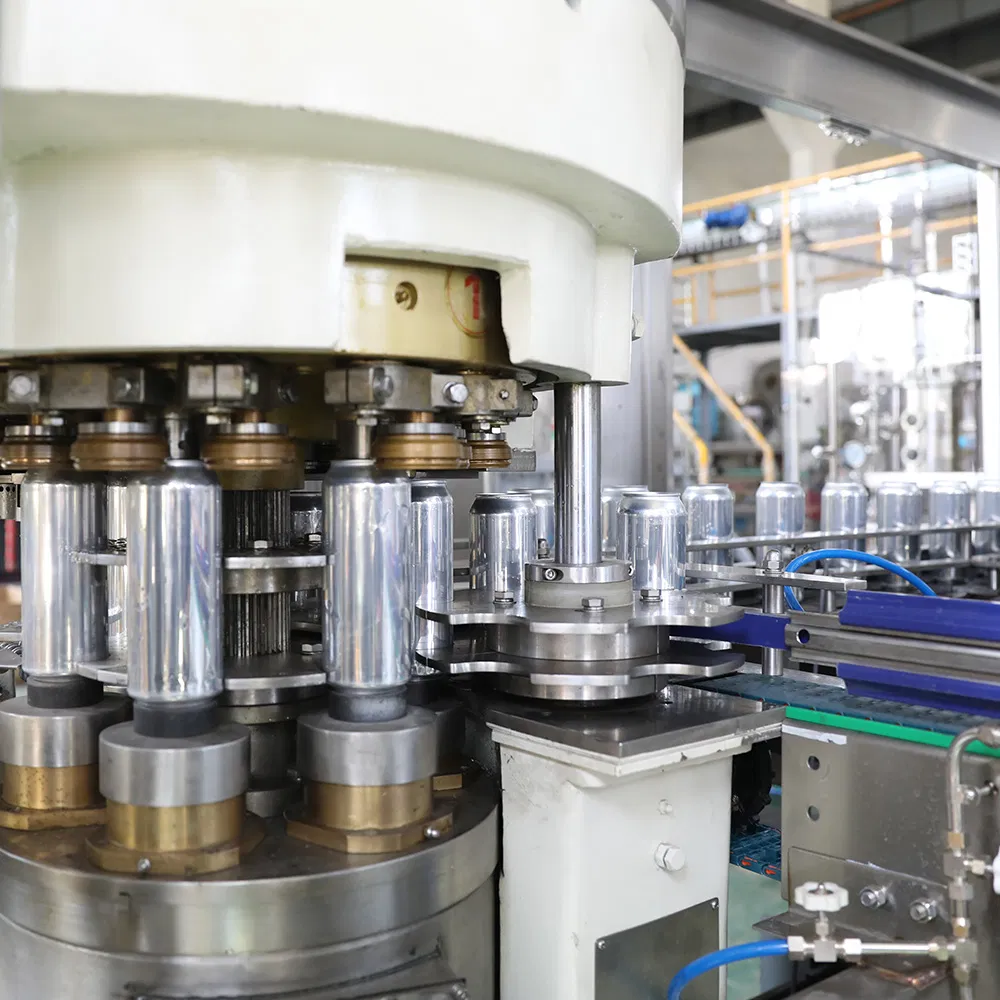

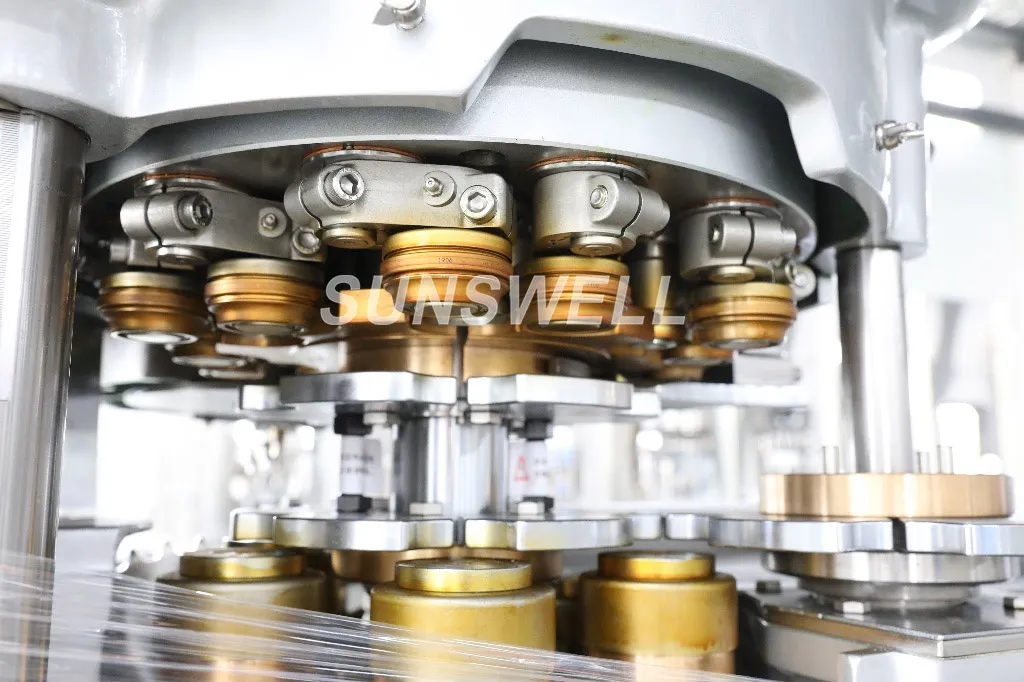

Recravadora / Seladora
Projetada com sistema mecânico robusto que realiza a elevação precisa da lata e aplica duas operações de recravação por flangeamento para assegurar a vedação total e evitar vazamentos de pressão ou gás.

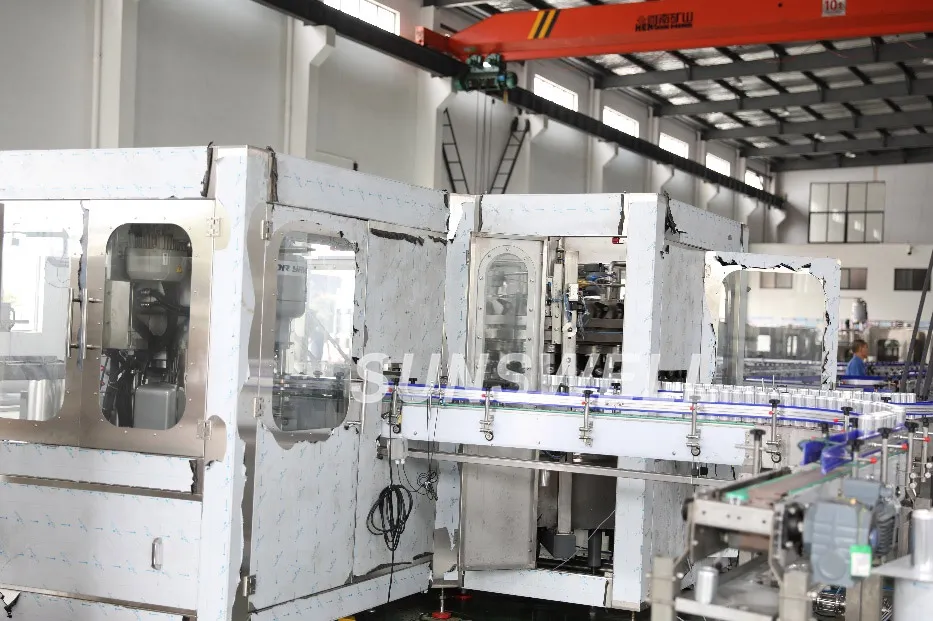

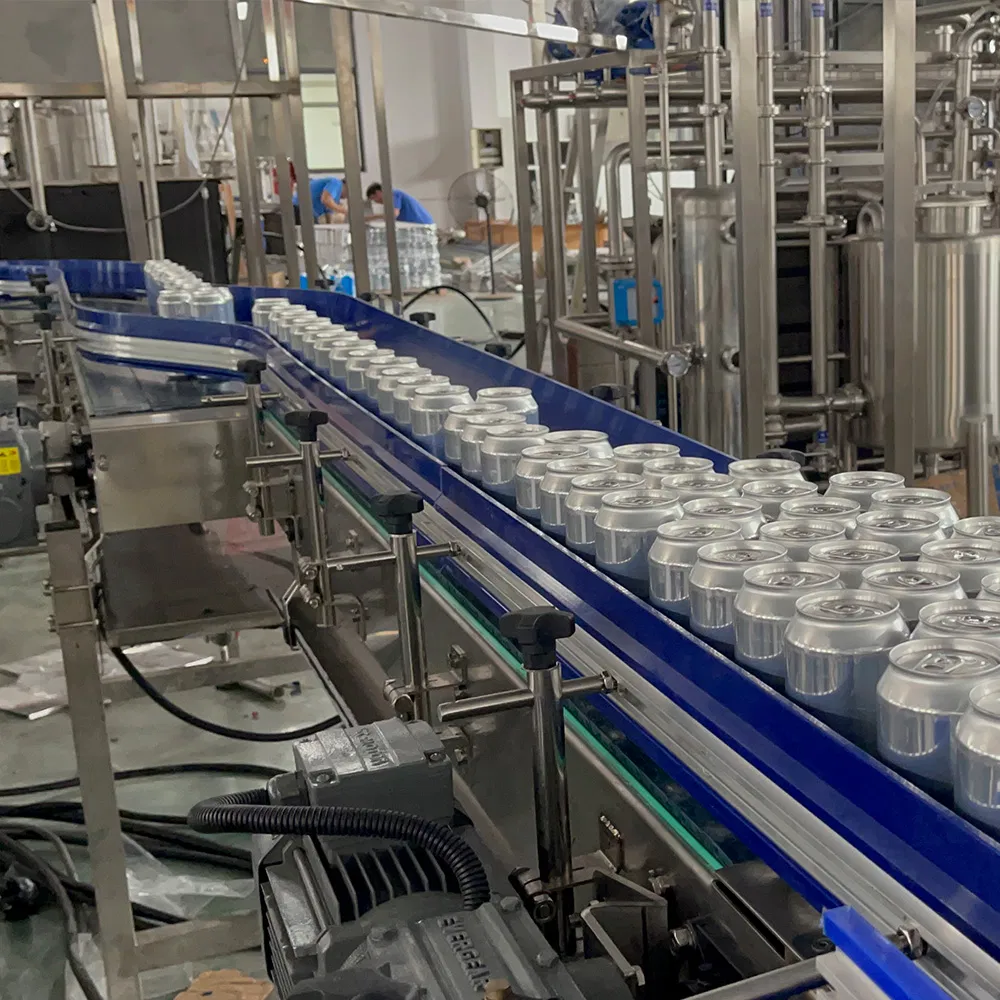

Esteira de Saída e Estrutura
Esteiras integradas sincronizadas eletronicamente via inversor de frequência. A estrutura principal é fabricada em aço carbono de alta qualidade com tratamento anticorrosivo e totalmente revestida em chapa de aço inoxidável SUS304.
5. Configuração Principal
- Controlador Lógico Programável (PLC): Mitsubishi
- Motor Principal: ABB
- Componentes Pneumáticos: Airtac
- Interface de Operação (IHM): Weinview / Pro-face
- Inversor de Frequência: Mitsubishi
- Disjuntores e Contactores: Siemens
- Sensores de Proximidade e Fotoelétrico: Sick
- Rolamentos Auto-lubrificantes: Igus
